Edelstahltanks: Leitfaden zur Herstellung von Klein-, Druck- und Wassertanks

Kleine Edelstahltanks: Kompakte Größe trifft auf Leistung auf Industrieniveau

Kleine Edelstahltanks sind nicht einfach verkleinerte Versionen großer Industriebehälter – sie sind präzisionsgefertigte Containment-Lösungen, die für den Umgang mit anspruchsvollen Medien in Umgebungen mit begrenztem Platzangebot entwickelt wurden. Typische Fassungsvermögen reichen von 1 Liter bis zu mehreren Hundert Litern, und das entscheidende Merkmal ist, dass der Tank immer noch die gleiche Korrosionsbeständigkeit, Sauberkeit und mechanische Zuverlässigkeit bieten muss wie seine vollwertigen Gegenstücke.

Die am häufigsten spezifizierte Legierung für Kompakttanks ist Edelstahl 304 , das zu einem kostengünstigen Preis eine hervorragende Beständigkeit gegen Wasser, milde Säuren und die meisten organischen Verbindungen bietet. Anwendungen, die Chloriden, Meerwasser oder aggressiven Reinigungsmitteln ausgesetzt sind, sollten auf diese Option umgestellt werden Edelstahl 316L , wo der Zusatz von Molybdän die Lücke gegen Lochfraß und Spaltkorrosion schließt. In pharmazeutischen und hochreinen Lebensmittelanwendungen sind elektropolierte Innenflächen mit einer durchschnittlichen Rauheit (Ra) unter 0,4 µm Standard, wodurch mikrobielle Angriffspunkte vermieden werden, ohne auf chemische Beschichtungen angewiesen zu sein.

Über die Materialqualität hinaus ist die Wandstärke im Verhältnis zum Tankvolumen eine entscheidende Konstruktionsvariable für kleine Tanks. Da das Verhältnis von Oberfläche zu Volumen mit abnehmendem Tankdurchmesser zunimmt, unterliegen dünnwandige kleine Tanks unter Innendruck tatsächlich einer proportional höheren Ringspannung als große Tanks mit der gleichen Nenndruckstufe. Seriöse Hersteller berücksichtigen dies, indem sie die Mindestwandstärken gemäß den ASME- oder PED-Konstruktionsvorschriften einhalten, selbst wenn der Betriebsdruck des Kunden niedrig erscheint.

Druckbehälter aus Edelstahl: Designstandards, Bewertungen und was Käufer überprüfen müssen

Ein Drucktank aus Edelstahl speichert oder verarbeitet Flüssigkeiten – Gase, Flüssigkeiten oder Mischphasenmedien – bei Drücken über dem Atmosphärendruck. Der Betriebsdruckwert, ausgedrückt in bar oder PSI, ist die wichtigste Spezifikation und muss anhand der geltenden Druckbehältervorschriften überprüft werden, bevor ein Tank in Betrieb genommen wird.

Wichtige Designcodes und Zertifizierungszeichen

Die beiden vorherrschenden Vorschriften für die Herstellung von Druckbehältern aus Edelstahl sind:

• ASME BPVC Abschnitt VIII Division 1 – der primäre US-Standard für Druckbehälter bis 3.000 PSI, der eine Inspektion durch Dritte und das ASME-„U“-Stempel für regulierte Anwendungen erfordert.
• PED 2014/68/EU — die europäische Druckgeräterichtlinie, die eine Konformitätsbewertung und CE-Kennzeichnung für Behälter mit einem PS × V-Produkt oberhalb definierter Schwellenwerte vorschreibt.
• GB 150 – Chinas nationaler Druckbehälterstandard, der häufig für im Inland hergestellte Tanks verwendet wird.

Bei kleinen Drucktanks, die in Labor-, Pilotanlagen- oder auf Rahmengestellen montierten Systemen verwendet werden, stoßen Käufer häufig auf nicht normierte Tanks – Behälter, die nach dem internen Konstruktionsstandard des Herstellers und nicht nach einem anerkannten Code hergestellt werden. Diese sind in vielen Gerichtsbarkeiten für Niederdruck- oder nicht regulierte Anwendungen zulässig, erfordern jedoch vor dem Einsatz in einer zertifizierten Anlage oder an einem Gefahrenstandort eine formelle technische Bewertung.

Nenndruck vs. Auslegungsdruck vs. Prüfdruck

Auf jedem Drucktank-Datenblatt erscheinen drei Zahlen, deren Verwechslung eine häufige Fehlerquelle bei der Beschaffung ist:

Die Auswahl eines Edelstahl-Drucktanks, der genau für den maximal erwarteten Betriebsdruck ausgelegt ist, lässt keinen Sicherheitsspielraum für Druckspitzen, Wärmeausdehnung oder zukünftige Prozessänderungen. Ein konservativer Ansatz sieht mindestens einen Tank mit einem MAWP vor 25–30 % darüber den normalen Betriebsdruck, wodurch auch die Reaktionszeit des Ventils und der Entlastungsvorrichtung erhalten bleibt.

Wassertank aus Edelstahl Fertigung: Prozess, Toleranzen und Qualitätskontrollpunkte

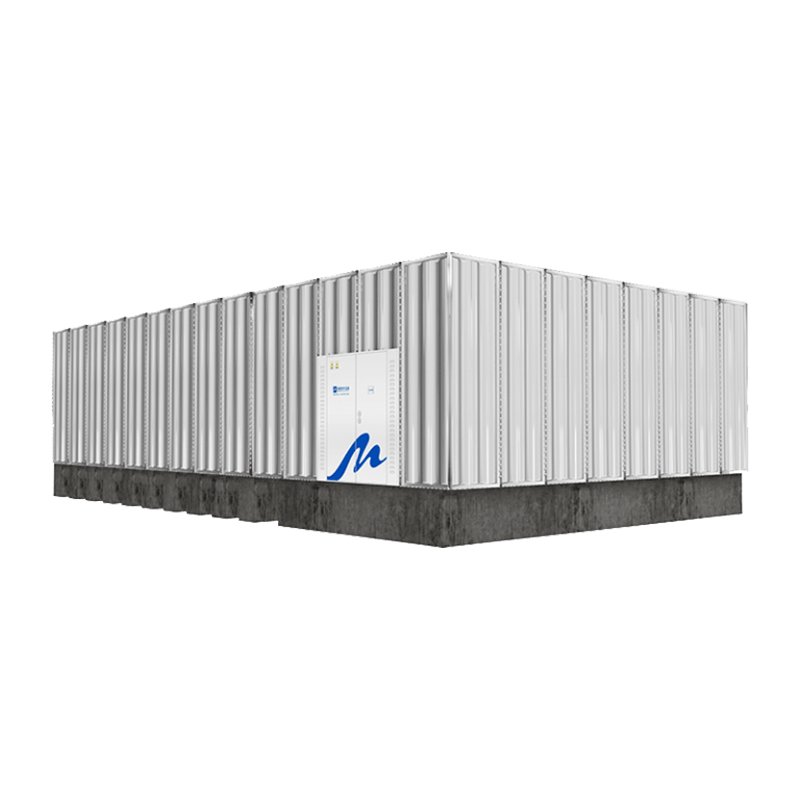

Die Herstellung von Wassertanks aus Edelstahl deckt ein breites Spektrum ab – von einfachen atmosphärischen Druckspeicherbehältern für Trinkwasser bis hin zu komplexen Doppelmanteltanks für Warmwasserheizungssysteme und Kaltwasserpuffertanks in HVAC-Anwendungen. Obwohl der Herstellungsprozess bei allen Anwendungen äußerlich ähnlich ist, weichen die Anforderungen an die Schweißqualität, die Oberflächenbehandlung und das Prüfprotokoll je nach Betriebsbedingungen erheblich voneinander ab.

Kernherstellungssequenz

1. Materialannahme und -kontrolle — Werkstestzertifikate (MTCs) werden anhand der Auftragsspezifikation überprüft und bestätigen den Legierungsgrad, die Schmelzenzahl und die mechanischen Eigenschaften.
2. Plattenwalzen und Schalenformen — Die rostfreie Platte wird auf den angegebenen Durchmesser rollgeformt. Die Ovalitätstoleranz für Druckbehälter beträgt typischerweise ±0,5 % des Nenndurchmessers gemäß ASME-Code.
3. Schweißen — GTAW (WIG) ist aufgrund der geringen Spritzer und der hohen Schweißreinheit das bevorzugte Verfahren für Wurzellagen und Tanks in Lebensmittel-/Pharmaqualität. GMAW (MIG) wird für Strukturschweißungen mit höherer Abscheidung an atmosphärischen Tanks verwendet. Alle Schweißer müssen über aktuelle Qualifikationen gemäß den geltenden Vorschriften verfügen (z. B. ASME Abschnitt IX).
4. Nachbehandlung nach dem Schweißen — Schweißnähte an Edelstahltanks werden passiviert oder gebeizt, um die durch Hitze zerstörte Chromoxid-Passivschicht wiederherzustellen. Aus Umwelt- und Handhabungsgründen wird die Passivierung mit Zitronensäure zunehmend der Salpetersäure vorgezogen.
5. Installation der Düse und des Fittings — Flansch- und Gewindeverbindungen, Mannlöcher, Ablassanschlüsse und Instrumentenanschlüsse werden eingeschweißt und auf Schweißnahtkontinuität und Leckagepfade überprüft.
6. Druckprüfung und NTE — Hydrostatische oder pneumatische Tests bestätigen die strukturelle Integrität. Gemäß den Vorschriften werden zerstörungsfreie Prüfmethoden (NDE) wie Radiographie (RT), Ultraschallprüfung (UT) oder Farbeindringprüfung (PT) auf Schweißnähte angewendet.

Anforderungen an die Herstellung von Trinkwasser und Sanitäranlagen

Für Wasserspeichertanks, die für den Kontakt mit Trinkwasser vorgesehen sind, gelten über die strukturelle Integrität hinaus zusätzliche Compliance-Verpflichtungen. In den Vereinigten Staaten müssen Tanks in der Regel der NSF/ANSI 61-Norm entsprechen, die bescheinigt, dass Materialien keine Schadstoffe in Mengen über den festgelegten Gesundheitsgrenzwerten in das Trinkwasser abgeben. Europäische Projekte beziehen sich auf die europäische Trinkwasserrichtlinie (2020/2184/EU) und relevante EN-Normen. Hersteller, die Trinkwassermärkte beliefern, müssen eine vollständige Materialrückverfolgbarkeit dokumentieren und für Dichtungen und Dichtungen nur NSF-gelistete Elastomere verwenden.

Auch die Innenoberflächenbeschaffenheit spielt eine praktische Rolle für die Wasserqualität: ein 2B- oder BA-Fräsfinish ist im Allgemeinen für die atmosphärische Kaltwasserspeicherung akzeptabel, während Warmwassersysteme, die über 60 °C betrieben werden, von einer geschliffenen oder elektropolierten Innenseite profitieren, die das Anhaften von Ablagerungen minimiert und die regelmäßige Inspektion vereinfacht. Bei Tanks in Umwälzsystemen sollten alle stagnierenden Zonen – Toträume, die länger als drei Rohrdurchmesser sind, sind die Standardabschaltung – in der Entwurfsphase eliminiert werden, um eine Bakterienbesiedelung zu verhindern.

Lieferzeiten, kundenspezifische Anpassungen und was bei der Bestellung anzugeben ist

Standard-Wassertankdesigns aus Edelstahl mit gängigen Düsenkonfigurationen werden innerhalb von 4 bis 10 Wochen von spezialisierten Herstellern geliefert. Vollständig kundenspezifische Behälter – nicht standardmäßige Durchmesser, ummantelte Designs, integrierte Heizschlangen oder Behälter mit Codestempel, die Haltepunkte für die Inspektion durch Dritte erfordern – benötigen in der Regel 10 bis 20 Wochen, abhängig vom Auftragsbestand in der Werkstatt und der Komplexität des erforderlichen NDE-Dokumentationspakets.

Eine vollständige Kaufspezifikation für einen gefertigten Wassertank aus Edelstahl sollte Folgendes umfassen:

• Arbeitskapazität (Liter oder Gallonen) und Gesamtabmessungen des Umschlags oder Platzbeschränkungen
• Betriebstemperaturbereich und maximaler Arbeitsdruck
• Edelstahlqualität (304, 316L, 316Ti, Duplex usw.) und minimale Wandstärke
• Anwendbare Designvorschriften und Zertifizierungsanforderungen (ASME, PED, NSF/ANSI 61 usw.)
• Düsenplan: Anzahl, Größe, Nennleistung und Ausrichtung aller Anschlüsse
• Anforderungen an die Innen- und Außenoberflächenbeschaffenheit
• Erforderliche Dokumentation: MTCs, Schweißkarten, NDE-Berichte, hydrostatische Testaufzeichnungen

Auswahl des richtigen Edelstahltanks: Ein praktischer Entscheidungsrahmen

Bei den Spezifikationen für Edelstahltanks sind Über- und Unterkonstruktion mit echten Kosten verbunden. Eine übermäßige Spezifizierung der Legierungssorte oder Oberflächenbeschaffenheit eines unkritischen atmosphärischen Wasserspeichertanks führt zu unnötigen Herstellungskosten; Eine zu geringe Wandstärke oder das Weglassen der Code-Zertifizierung an einem Druckbehälter führt zu Sicherheits- und Haftungsrisiken.

Ein zuverlässiges Startframework wertet nacheinander vier Variablen aus: das gelagerte Medium und seine Korrosivität (bestimmt den Legierungsgrad); Betriebsdruck und Temperatur (bestimmt Wandstärke, Kopfdesign und ob ein Codestempel erforderlich ist); Regulierungs- und Endverbrauchsumfeld (bestimmt Zertifizierungen wie NSF, ASME, PED oder FDA 21 CFR-Konformität); und Platz-, Gewichts- und Installationsbeschränkungen (bestimmt Tankgeometrie und Stützstruktur). Das Durcharbeiten dieser vier Dimensionen vor der Kontaktaufnahme mit einem Hersteller führt zu einer genaueren Spezifikation, einem genaueren Angebot und einem schnelleren Genehmigungsprozess.

Bei Anwendungen, die an der Grenze zwischen Standardprodukt und kundenspezifischer Fertigung liegen – zum Beispiel ein kleiner Edelstahl-Drucktank mit einer ungewöhnlichen Düsenausrichtung oder einem nicht standardmäßigen Arbeitsdruck – können erfahrene Hersteller oft ein vorhandenes qualifiziertes Design anpassen, anstatt ganz von vorne zu beginnen, was sowohl die Vorlaufzeit als auch den Umfang der erforderlichen NDE verkürzt. Käufer, die in der Anfragephase ein detailliertes Prozessdatenblatt bereitstellen, erzielen durchweg schnellere Bearbeitungszeiten und weniger nachträgliche Änderungsaufträge als diejenigen, die sich auf mündliche Beschreibungen oder allgemeine Zeichnungen verlassen.
