Sektionalwassertanks: Typen, Installation, Wartung und ESG

Was ist ein Teilwassertank ?

Ein geteilter Wassertank ist ein modularer Speicherbehälter, der voder Ort aus vorgefertigten Platten zusammengesetzt wird und nicht als einzelne geformte Einheit geliefert wird. Jedes Paneel – typischerweise aus glasfaserverstärktem Kunststoff (GFK) oder Edelstahl – wird am Installationsort mithilfe abgedichteter Flanschverbindungen zusammengeschraubt, wobei interne Zugstangen für strukturelle Stabilität gegen hydrostatische Belastung sorgen. Der zusammengebaute Tank funktioniert genauso wie ein monolithisches Gefäß, kann jedoch flach verpackt transportiert und an Stellen aufgestellt werden, die ein einteiliger Tank physisch niemals erreichen könnte.

Diese Bauweise macht Sektionaltanks zur bevorzugten Wahl für Technikräume auf dem Dach, Kellertechnikräume mit eingeschränktem Zugang und alle Einrichtungen, in denen ein fertiger Tank während der Installation durch eine Standardtür oder Luke passen muss. Die Kapazitäten reichen von unter 1.000 Liter für den Wohnbereich bis zu mehrere Millionen Liter für Industrie- und Kommunalanlagen , wobei jedes Zwischenvolumen durch Anpassen des Paneelrasters erreichbar ist.

Das plattenbasierte Design ermöglicht auch eine zukünftige Kapazitätserweiterung: Zusätzliche Plattenreihen können zu einer bestehenden Anlage hinzugefügt werden, ohne den Tank vollständig auszutauschen, wodurch Sektionstanks besonders gut für Anlagen mit sich änderndem Wasserbedarf geeignet sind.

Vorteile von Sektionalwassertanks

Der Einsatz von Teilwassertanks bei kommerziellen, industriellen und öffentlichen Infrastrukturprojekten beruht auf einer Reihe praktischer Vorteile, die monolithische Alternativen nicht reproduzieren können:

• Zugriffsunabhängige Installation: Die Paneele passen durch Standardtüren, Aufzugsschächte und Dachluken und ermöglichen so die Installation von Tanks in vollständig errichteten Gebäuden ohne bauliche Veränderungen.
• Unbegrenzte Skalierbarkeit: Die Kapazität kann durch das Anbringen von Paneelen an einem vorhandenen Tank erhöht werden – eine Erweiterung, die normalerweise Tage dauert und nicht die Wochen, die für den Austausch eines festen Behälters erforderlich sind.
• Maßgeschneiderte Dimensionierung: Im Gegensatz zu handelsüblichen runden oder zylindrischen Tanks können Sektionaltanks in jeder rechteckigen Grundfläche und Höhe konfiguriert werden, um genau in den verfügbaren Anlagenraum zu passen.
• Kompartimentierung: Eine einzelne Sektionsanlage kann in unabhängig voneinander zu wartende Abteile mit gemeinsamen Wänden unterteilt werden, so dass ein Abteil in Betrieb bleibt, während das andere zur Inspektion oder Reinigung entleert wird.
• Lange Lebensdauer: GFK-Platten weisen typische Designlebensdauern auf 25–30 Jahre ; Gliedertanks aus Edelstahl überschreiten regelmäßig 40 Jahre bei ordnungsgemäßer Wartung im Einsatz.
• Einhaltung der Trinkwassernormen: Hochwertige GFK- und Edelstahlplatten werden gemäß der WRAS-Zulassung (Water Regulations Advisory Scheme) oder gleichwertigen nationalen Standards hergestellt und bestätigen die Eignung für den Kontakt mit Trinkwasser.

Teilwassertank vs. herkömmlicher Wassertank

Die Wahl zwischen Sektions- und herkömmlichen (monolithischen) Wassertanks hängt in erster Linie vom Installationskontext, der erforderlichen Kapazität und den langfristigen Betriebsanforderungen ab. Keines der Formate ist allgemein überlegen – jedes hat im richtigen Szenario klar definierte Vorteile.

Für offene Außenstandorte mit uneingeschränktem Kranzugang und ohne zukünftige Kapazitätsunsicherheit bieten monolithische Tanks eine einfachere Installation ohne gemeinsame Wartungsanforderung. Für alle Anwendungen, die einen eingeschränkten Zugang, große Volumina oder eine sich ändernde Nachfrage erfordern, ist die Sektionalbauweise die praktischere und kostengünstigere Wahl über den gesamten Lebenszyklus der Anlage.

So werden Sektionalwassertanks installiert

Die Installation von Teilwassertanks erfolgt nach einem festgelegten Ablauf, der sich erheblich von der Platzierung monolithischer Tanks unterscheidet. Das Verständnis des Prozesses hilft Facility Managern dabei, Vorlaufzeiten, Zugangsanforderungen und Inbetriebnahmezeiträume genau zu planen.

Standortvorbereitung und Basisbau

Der Tanksockel muss eben sein, strukturell für die volle Wasserlast ausgelegt sein (1 kg pro Liter) und aus einem nicht reaktiven Material bestehen – typischerweise ein Stahlbetonsockel oder ein speziell angefertigter Stahlrahmen. Der Sockel muss außerdem einen umlaufenden Entwässerungskanal zur Leckerkennung und zum Reinigen ermöglichen. Eine unzureichende Grundkonstruktion ist die häufigste Ursache für den Ausfall von Teiltanks, da eine ungleichmäßige Stützung zu unterschiedlichen Spannungen an den Plattenverbindungen führt.

Panel-Transport- und Zugangsroutenuntersuchung

Vor der Lieferung vermisst der Montageunternehmer den Zugangsweg vom Gebäudeeingang zum Technikraum. Standardmaße für GFK-Platten 1.000 × 1.000 mm or 500 × 500 mm im kleineren Modulformat, das den Durchgang durch jede Standardtüröffnung von 900 mm ermöglicht. Zu diesem Zeitpunkt werden Treppenabstände, Aufzugsabmessungen und etwaige horizontale Wenderadien bestätigt.

Montagereihenfolge

Die Montage beginnt mit den Sockelplatten, die mit dem Sockelgestell verschraubt werden. Wandpaneele werden nacheinander errichtet und in regelmäßigen Abständen entlang jedes Flansches mit lebensmittelechten EPDM- oder NBR-Gummidichtungen verbunden, die durch Edelstahlschrauben zusammengepresst werden. Nach Fertigstellung jeder Wandschicht werden interne Zugstangen installiert, die eine Durchbiegung der Platte unter hydrostatischem Druck verhindern. Zuletzt werden die Dachpaneele und Armaturen (Zulauf, Ablauf, Überlauf, Zugangsschacht) montiert.

Prüfung und Inbetriebnahme

Nach Abschluss wird der Tank vollständig gefüllt und alle Verbindungen werden unter voller hydrostatischer Belastung auf Auslaufen überprüft. Eine Wasserqualitätsprüfung bestätigt, dass keine Verunreinigungen durch Montagematerialien vorliegen, bevor der Tank in Betrieb genommen wird. Die Gesamtinstallationszeit für einen standardmäßigen Kammertank im Bereich von 50.000 bis 100.000 Litern beträgt typischerweise zwei bis fünf Tage mit einem zweiköpfigen Montageteam.

Wartung des Sektionalwassertanks

Sektionalwassertanks erfordern weniger reaktive Wartung, als viele Facility Manager erwarten, aber sie haben spezifische Inspektionsanforderungen, die mit ihrer Verbindungskonstruktion verbunden sind. Ein dokumentiertes Wartungsprogramm sorgt dafür, dass die Tanks den Wasserhygienevorschriften entsprechen und verlängert die Lebensdauer erheblich.

Jährliche Inspektionsanforderungen Für Trinkwasser-Gliedertanks gehören typischerweise:

• Interne Sichtprüfung aller Wand-, Sockel- und Dachplatten auf Haarrisse, Delaminierung (GFK) oder Oberflächennarben (Edelstahl)
• Inspektion der Verbindungsdichtung – Dichtungen müssen in der Regel jeden Tag ausgetauscht werden 10–15 Jahre abhängig von der Wasserchemie und dem Temperaturwechsel
• Überprüfung des Anzugsmoments von Zugstangen und Schrauben – Korrosion oder Lockerung der Befestigungselemente verringert die Integrität der Plattenverbindung
• Sediment- und Biofilm-Inspektion am Tankboden – Tanks, die kaltes Wasser unter 20 °C speichern, sind einem geringeren Legionellenrisiko ausgesetzt, müssen aber dennoch regelmäßig gereinigt werden
• Funktionsprüfung des Einlasssiebs und des Kugelschwimmerventils
• Integrität der Abdeckungsdichtung – eine unzureichend abgedichtete Zugangsabdeckung ermöglicht Luftverschmutzung und Lichteintritt, was das Algenwachstum fördert

Kompartimentierte Tankkonstruktionen bieten einen erheblichen Wartungsvorteil: Ein Fach kann isoliert, entleert und gereinigt werden, während das zweite in Betrieb bleibt, wodurch die Betriebsunterbrechung entfällt, die bei der Wartung eines einzelnen Behälters erforderlich ist. Für das Gesundheitswesen, die Lebensmittelverarbeitung und andere kritische Anwendungen, bei denen die Kontinuität der Wasserversorgung nicht verhandelbar ist, rechtfertigt allein dieses Merkmal die unterteilte Spezifikation.

GFK-Teilwassertanks

Glasfaserverstärkter Kunststoff (GFK) ist weltweit das am häufigsten spezifizierte Material für geteilte Wassertanks, und das aus gutem Grund. GFK-Platten weisen typischerweise eine geringe Dichte auf 1.600–1.900 kg/m³ , etwa ein Viertel des Gewichts von Stahl – mit hoher Zugfestigkeit, keiner Korrosionsanfälligkeit und hervorragenden Wärmedämmeigenschaften, die dazu beitragen, die Wassertemperaturen innerhalb der von den Wasserhygienevorschriften geforderten Bereiche zu halten.

GFK-Teiltankpaneele werden durch Formpressen oder SMC-Verfahren (Sheet Moulding Compound) hergestellt, die eine konsistente Paneelgeometrie mit einer glatten Innenoberfläche erzeugen, die der Anhaftung von Biofilmen widersteht. Das in GFK-Platten für den Lebensmittelkontakt verwendete Harzsystem ist so formuliert, dass es der Norm BS EN 13280 und gleichwertigen Standards entspricht und bestätigt, dass Styrol oder andere Monomere nicht über die gesetzlichen Grenzwerte hinaus in gespeichertes Wasser gelangen.

Die Hauptbeschränkung von GFK ist der UV-Abbau bei längerer Außenbewitterung, der zu einer Auskreidung der Oberfläche und einer allmählichen Verringerung der Schlagfestigkeit der Platte führt. Für oberirdische Installationen im Freien sind UV-stabilisierte Harzformulierungen oder Paneel-Beschattungsstrukturen vorgeschrieben. In Innenräumen mit Technikräumen – dem häufigsten Einsatzszenario – spielt UV-Strahlung keine Rolle und GFK-Platten erreichen durchgängig ihre Nennlebensdauer von 25–30 Jahren.

Sektionalwassertanks aus Edelstahl

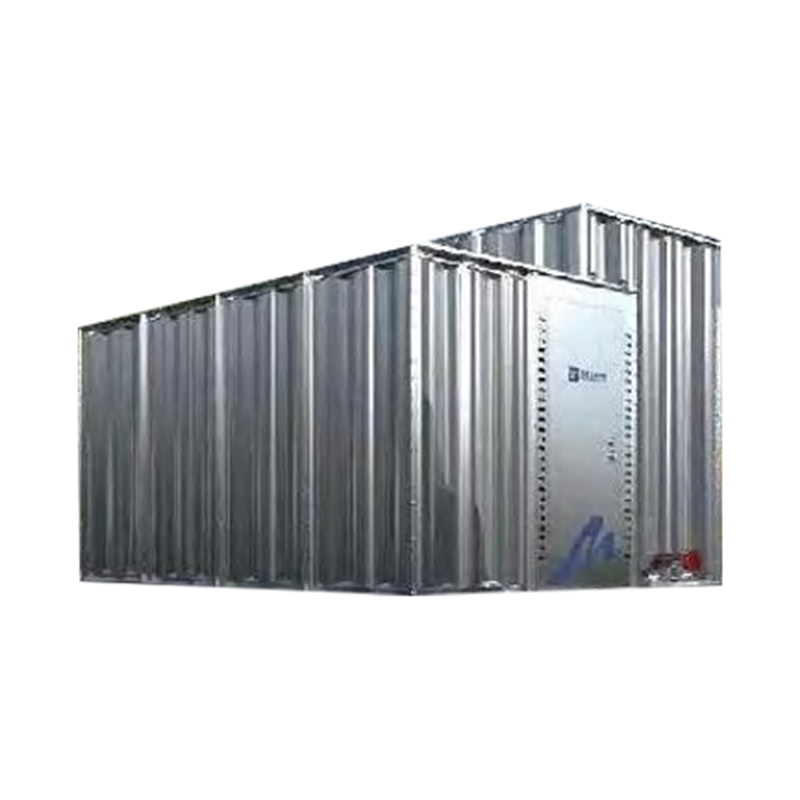

Gliedertanks aus Edelstahl nehmen die Spitzenklasse auf dem Markt ein und sind für Anwendungen konzipiert, bei denen maximale Hygiene, strukturelle Robustheit oder extreme Langlebigkeit erforderlich sind. Die am häufigsten verwendeten Sorten sind 304 (1.4301) für Standard-Trinkwasseranwendungen und 316L (1.4404) für Umgebungen mit hohem Chloridgehalt, Küstenanlagen oder Prozesswasser mit aggressiven chemischen Bestandteilen.

Die Hauptvorteile von Edelstahl gegenüber GFK in einer Sektionstankanwendung sind:

• Schlagfestigkeit: Edelstahlplatten widerstehen mechanischen Stößen – Kontakt mit Gabelstaplern, herabfallenden Gegenständen – die zu Rissen im GFK führen würden. Dies ist in geschäftigen Industrieumgebungen wichtig, in denen der Tank nicht vom allgemeinen Anlagenverkehr isoliert ist.
• Lebensdauer: Korrekt spezifizierte und gewartete Tanks aus Edelstahl 316L haben eine dokumentierte Lebensdauer von über 50 Jahren. Im Gegensatz zu Polymerverbundwerkstoffen altert das Material nicht mit der Zeit.
• Hygienische Oberfläche: Die elektropolierte oder 2B-Finish-Innenfläche einer Edelstahlplatte weist die geringste Biofilmhaftung aller gängigen Tankmaterialien auf – ein entscheidender Gesichtspunkt für die Lagerung von pharmazeutischem Wasser und Anwendungen in Lebensmittelqualität.
• Temperaturtoleranz: Edelstahltanks können heißes Wasser (je nach Dichtungsspezifikation bis zu 90 °C) speichern und Flüssigkeiten in einem größeren Temperaturbereich verarbeiten als GFK, dessen strukturelle Integrität praktische Grenzen bei etwa 60–70 °C hat.

Der Kompromiss sind die Kosten: Für Edelstahl-Teiltanks fallen ungefähr Installationskosten pro Liter an zwei- bis dreimal der einer gleichwertigen GFK-Konstruktion. Für die meisten Anwendungen mit kaltem Trinkwasser bietet GFK die gleiche Leistung zu geringeren Kosten. In der Pharmaindustrie, der Lebensmittelverarbeitung, in Umgebungen mit hohen Temperaturen oder in stark korrosiven Umgebungen wird der Edelstahl-Aufschlag regelmäßig durch die Lebenszyklusökonomie gerechtfertigt.

Regenwassersammeltanks und industrielle Regenwassersammelsysteme

Regenwassersammeltanks – einschließlich Teilkonfigurationen, die für die Sammlung großer Mengen angepasst sind – sind ein zentraler Bestandteil industrieller Wassermanagementstrategien, die darauf abzielen, die Abhängigkeit von Leitungswasser und die Betriebskosten zu reduzieren. Bei Produktionsanlagen, Logistikzentren und Gewerbegebäuden mit großen Dachauffangflächen kann ein gut konzipiertes Regenwassernutzungssystem einen Ausgleich schaffen 30–50 % des gesamten Nichttrinkwasserbedarfs , deckt Toilettenspülung, Bewässerung, Fahrzeugwäsche und einige Prozesskühlungsanwendungen ab.

Industrielle Regenwassersammelsysteme in großem Maßstab kombinieren typischerweise Folgendes:

• First-Flush-Ableiter, die den ersten Teil jedes Regenereignisses ableiten (der die höchste Konzentration an auf dem Dach angesammelten Schadstoffen mit sich bringt)
• Vorfiltration zur Entfernung von Partikeln vor dem Tankeintritt, wodurch die Reinigungsintervalle verlängert und nachgeschaltete Pumpen geschützt werden
• Großvolumige Teilspeicher – üblicherweise 50.000–500.000 Liter – zur Abfederung saisonaler Niederschlagsschwankungen
• UV-Desinfektions- oder Dosiersysteme für Anwendungen, die eine aufbereitete Wasserqualität erfordern
• Automatische Netznachspeiseventile, die den Mindestfüllstand im Tank während längerer Trockenperioden ohne manuelles Eingreifen aufrechterhalten

GFK-Teiltanks sind aufgrund ihrer Korrosionsbeständigkeit (geerntetes Regenwasser hat unterschiedliche pH-Werte und Leitfähigkeiten), ihrer Skalierbarkeit und ihrer wettbewerbsfähigen Kosten pro Kubikmeter Kapazität bei großen Volumina das vorherrschende Speicherformat für die industrielle Regenwassersammlung.

Löschwasserspeicher und Notwasserspeicher

Löschwasserspeicher sind an vielen Industrie-, Gewerbe- und Wohnhochhausstandorten gesetzlich vorgeschrieben, wenn das Stromnetz die in der Brandrisikobewertung des Standorts geforderte Durchflussrate und Dauer nicht gewährleisten kann. Für diesen Zweck werden häufig Sektionaltanks verwendet, da ihre Kapazität vollständig an die Berechnung des spezifischen Brandbedarfs vor Ort angepasst werden kann – normalerweise ausgedrückt in Litern pro Minute über einen definierten Zeitraum (z. B. 2.000 l/min für 60 Minuten = 120.000 Liter Mindestspeicher).

Löschwasserspeicher müssen bestimmte Standards erfüllen, die über die für die allgemeine Wasserspeicherung geltenden Standards hinausgehen. Zu den wichtigsten Anforderungen gehören:

• Dedizierte Reserve: Das Feuerreservevolumen muss physisch oder hydraulisch vom allgemeinen Versorgungsvolumen isoliert sein, um einen Abbau der Feuerkapazität während des normalen Betriebs zu verhindern
• Strukturelle Integrität unter Brandbedingungen: Tanks, die sich innerhalb oder neben Gebäuden befinden, müssen in einem Brandszenario Eindämmung gewährleisten – aus diesem Grund wird in Umgebungen mit hohem Risiko häufig Edelstahl gegenüber GFK bevorzugt
• Positionierung des Auslasses auf niedriger Ebene: Die Auslässe müssen so positioniert sein, dass sie eine vollständige Entnahme des dedizierten Feuerreservevolumens ermöglichen, ohne Toträume, die das Restwasser für die Feuerlöschpumpe unzugänglich machen würden
• Regelmäßiger Wasserwechsel: Gespeichertes Löschwasser, das über einen längeren Zeitraum statisch bleibt, verliert an Qualität; Einige Anlagen verwenden eine kontrollierte Entlüftung von Haushalts- oder Prozesskreisläufen, um den Umsatz aufrechtzuerhalten und gleichzeitig die dedizierte Reserve zu erhalten

Notwasserspeichertanks – die für die Katastrophenvorsorge, die Prozesskontinuität bei Versorgungsunterbrechungen und die Sicherung kritischer Infrastrukturen verwendet werden – haben viele der gleichen Spezifikationsprinzipien wie Löschwassertanks, kommen jedoch mit längeren Anforderungen an die Speicherdauer (Tage bis Wochen statt Stunden) und häufig strengeren Anforderungen an die Aufrechterhaltung der Wasserqualität, wenn das gespeicherte Volumen für die Trinkwasserverwendung vorgesehen ist.

Wassertanks für Produktionsanlagen

Produktionsanlagen stellen besonders hohe Anforderungen an die Wasserspeicherinfrastruktur. Im Gegensatz zu gewerblichen Gebäuden, die in erster Linie kaltes Trinkwasser und Feuerreserven benötigen, benötigen Industrieanlagen häufig mehrere separate Speichersysteme, die gleichzeitig unterschiedliche Wasserqualitäten, Temperaturen und behördliche Klassifizierungen verarbeiten.

Zu den allgemeinen Anforderungen an die Wasserspeicherung in Produktionsumgebungen gehören:

• Prozesswassertanks — Lagerung von aufbereitetem Wasser für den direkten Produktkontakt, Kühlkreisläufe oder CIP-Systeme (Cleaning-in-Place), die typischerweise eine Konstruktion aus Edelstahl oder lebensmittelechtem GFK erfordern
• Kühlturm-Zusatzwasser — großvolumige Kaltwasserspeicher zur Pufferung thermischer Lastschwankungen in Prozesskühlsystemen
• Abwasserauffangbehälter — Zwischenlagerung von Prozessabwasser vor der Behandlung oder genehmigten Einleitung, häufig in chemikalienbeständiger GFK- oder beschichteter Stahlkonstruktion
• Löschwasserreserve – wie oben erwähnt, häufig eine gesetzliche Anforderung mit eigener Kapazität und Pumpinfrastruktur
• Regenwassernutzungspuffer – insbesondere in der Lebensmittel-, Getränke- und Textilherstellung, wo der Wasserverbrauch hoch ist und Nachhaltigkeits-KPIs eine dokumentierte Reduzierung des Leitungswasserverbrauchs erfordern

Das Schnittformat eignet sich besonders gut für die Nachrüstung von Wasserspeichern in bestehende Produktionsanlagen, wo der verfügbare Anlagenraum durch Maschinen, Struktursäulen und bestehende Dienstleistungen eingeschränkt ist. Ein maßgeschneiderter Sektionaltank kann so konzipiert werden, dass er genau in eine unregelmäßige Grundfläche passt, die kein Standardschiff einnehmen könnte.

Wie Wasserspeicherung ESG-Ziele unterstützt

Die Wasserspeicherinfrastruktur ist zu einem direkten Hebel für die ESG-Leistung von Unternehmen geworden, insbesondere da Umweltrahmen neben Kohlenstoffkennzahlen zunehmend auch messbare Daten zum Wassermanagement erfordern. Ein gut konzipiertes industrielles Wassermanagement – ​​verankert durch eine entsprechend spezifizierte Speicherung – trägt in allen drei Dimensionen zu ESG-Zielen bei.

Umweltfreundlich

Regenwasserauffangtanks reduzieren direkt die Entnahme aus den Wasserversorgungsnetzen und senken so den Energiebedarf der Wasseraufbereitung und -verteilung, der zu den Scope-3-Emissionen einer Anlage führt. In wasserarmen Regionen wird diese Reduzierung im Rahmen von Rahmenwerken wie dem CDP-Fragebogen zur Wassersicherheit und dem UN-CEO-Wassermandat offiziell anerkannt. Anlagen mit dokumentierten Wasserrecycling- und Wiederverwendungssystemen – unterstützt durch gemessene Speicherdaten – können gemäß GRI 303 (Wasser und Abwasser) mit quantifizierten Reduzierungszahlen statt richtungsweisenden Angaben berichten.

Sozial

Notfall-Wasserspeichersysteme gewährleisten die Betriebskontinuität bei Versorgungsunterbrechungen und schützen sowohl die Belegschaft der Anlage als auch die umliegende Gemeinde in Szenarien, in denen ein Produktionsstandort Teil einer kritischen lokalen Infrastruktur ist. Die Angemessenheit der Löschwasserspeicherung ist eine direkte Grundlage für die Sicherheitsbilanz, die in den ESG-Bewertungen der sozialen Säule und im Versicherungsabschluss eine Rolle spielt.

Regierungsführung

Dokumentierte Programme zur Wartung von Wasserspeichern, die Einhaltung von Wasserhygienevorschriften (Legionellen-Risikobewertungen, WRAS-konforme Materialien) und genaue Berichte zum Wasserhaushalt zeigen die Governance-Disziplin, die institutionelle Anleger und ESG-Ratingagenturen bei der Bewertung der Reife des Umweltrisikomanagements bewerten. Anlagen, die ein geschlossenes Wassermanagementsystem nachweisen können – von der Regenwassersammlung über die Speicherung, Nutzung, Aufbereitung bis hin zur Ableitung – weisen ein deutlich stärkeres ESG-Profil auf als Anlagen, die ausschließlich auf die Netzversorgung ohne dokumentierte Verwaltung angewiesen sind.

Nachhaltiges Wassermanagement durch Teilspeicherinvestitionen wird zunehmend nicht als Kapitalkosten, sondern als Risikominderungs- und Berichterstattungsvorteil angesehen – eine Lösung, die vor strengeren Wasserpreisen, regulatorischen Änderungen und der zunehmenden Bedeutung des Wasserrisikos bei ESG-bezogenen Finanzierungsbedingungen schützt.
